Peut-on laisser un Wago libre dans une cloison ou un plafond ?

La réponse est brutale : c'est non.

C'est une erreur que je vois tout le temps en rénovation. L'argument ? « T'inquiète, ça ne bougera pas ». Sauf que le problème n'est pas là. Si le connecteur Wago (notamment la série 221) est une merveille d'ingénierie capable de mordre le cuivre sans jamais le lâcher, il n'est pas conçu pour assurer l'isolation externe de la connexion.

Un Wago nu est un composant de raccordement, pas une armure. Le laisser libre dans un faux plafond ou derrière une cloison sèche revient à exposer votre installation à des contraintes physiques et environnementales (poussière, humidité de l'air, rongeurs) pour lesquelles le connecteur n'a jamais été certifié.

Ce que dit la norme NF C 15-100 sur les connexions « volantes »

La norme française passe souvent pour un recueil de contraintes administratives. À tort. C'est un guide de survie écrit avec les leçons tirées des accidents passés. Concernant les dérivations, elle impose deux règles absolues :

1. La double isolation. Un fil électrique a sa propre gaine. Le Wago assure la continuité du courant. Mais l'ensemble de la connexion doit être enfermé dans une enveloppe (la boîte de dérivation) qui assure une protection mécanique et électrique supplémentaire. Sans cette boîte, vous brisez la chaîne de sécurité.
2. L'accessibilité. C'est la règle la plus souvent violée. Toute connexion doit rester accessible. Vous ne devez jamais avoir à casser un mur, décoller de la tapisserie ou scier du lambris pour accéder à un domino ou un Wago. Si une panne survient (et croyez-moi, elle surviendra), la connexion doit être atteignable via une boîte de dérivation munie d'un couvercle démontable ou une boîte d'encastrement.

Les 4 risques majeurs d'un Wago sans protection

La sévérité de la norme ne sert pas à vendre des boîtes en plastique. Elle vise à éviter quatre scénarios que nous rencontrons malheureusement trop souvent :

• L'arrachement mécanique est le premier danger. Sans boîte pour brider les câbles via un presse-étoupe ou un simple passage de gaine, toute traction sur le fil s'exerce directement sur le connecteur. Le fil peut sortir de son logement et créer un arc électrique.
• L'écrasement et le cisaillement arrivent souvent dans les cloisons sèches. Un Wago libre peut se retrouver coincé entre un montant métallique (rail de placo) et la plaque de plâtre. Avec les vibrations ou le temps, le métal tranchant du rail finit par entailler l'isolant du Wago nu. Résultat : un court-circuit franc.

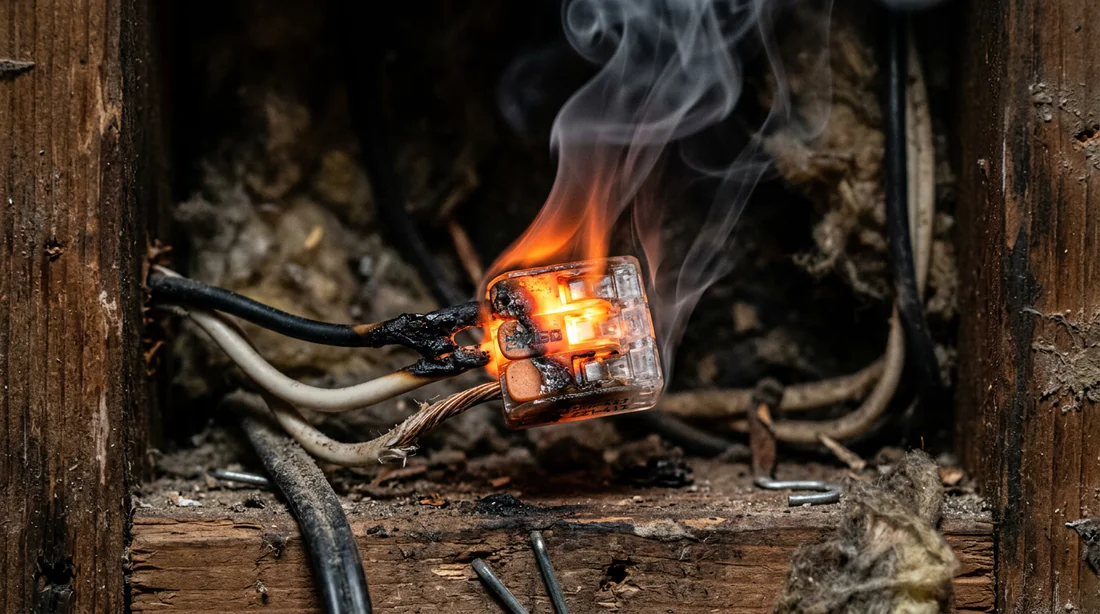

• L'oxydation guette dans les combles ou les murs où l'air circule. La poussière s'accumule, l'humidité varie. Un Wago non protégé va s'oxyder, ce qui augmente la résistance de contact. Qui dit résistance dit chaleur (effet Joule), et potentiellement fonte du plastique.
• Le refus d'indemnisation par l'assurance. En cas d'incendie d'origine électrique, l'expert cherchera la cause. S'il trouve une « grappe » de Wagos fondus sans boîte de dérivation dans les décombres, c'est une clause d'exclusion immédiate. Vous n'avez pas respecté les règles de sécurité élémentaires.

Les 3 solutions « gain de place » pour remplacer la boîte de dérivation classique

Vous manquez de place et une boîte de dérivation standard de 80x80mm ne rentre pas ? Pas de panique. Il existe des solutions techniques compactes pour respecter la sécurité et l'esprit de la norme, même dans les espaces exigus.

La Wago Gelbox : l'étanchéité compacte

C'est la petite révolution de ces dernières années. La Gelbox est une coque remplie de gel silicone inerte, spécialement conçue pour accueillir les connecteurs Wago de la série 221.

• Le principe : vous clippez votre Wago à l'intérieur. Le gel encapsule totalement la connexion.
• L'avantage : elle offre une protection IPX8 contre l'humidité et une protection mécanique basique. Elle prend à peine plus de place que le Wago lui-même. C'est idéal pour les connexions dans des zones humides ou poussiéreuses où une grosse boîte étanche ne passe pas.
• Attention : si elle protège parfaitement le contact, elle ne dispense pas théoriquement de la règle d'accessibilité. Mais en termes de sécurité incendie, c'est le jour et la nuit comparé à un Wago nu.

Les mini-boîtes de dérivation « poche »

Les fabricants comme Attema ou les marques de micromodules ont développé des boîtes extra-plates ou de très petites dimensions.

• Ces boîtes passent par le trou d'un spot encastré (diamètre 67mm) ou se glissent dans l'épaisseur d'une cloison mince.
• Elles permettent surtout le bridage du câble (serre-câble), empêchant toute traction sur les connecteurs, ce que la Gelbox seule ne fait pas toujours.

La gaine thermorétractable (cas spécifiques)

Pour la réparation d'un câble endommagé ou une rallonge « définitive » où l'accès est impossible, certains électriciens utilisent des manchons à sertir recouverts de gaine thermorétractable avec colle intégrée.

Tableau comparatif : installation conforme vs installation risquée

Voici pourquoi le scotch d'électricien n'est pas une solution viable, peu importe ce que vous avez vu sur YouTube.

Cas pratique : rallonger des fils trop courts dans une boîte existante

C'est le scénario classique. Vous remplacez un interrupteur et les fils d'origine sont trop courts pour être raccordés confortablement. Plutôt que de tirer sur les câbles comme un forcené ou de casser le mur, la solution propre se trouve dans la boîte d'encastrement.

Utilisez des Wago Compacts (Série 221) pour faire vos extensions de fil directement au fond de la boîte, derrière l'appareillage. C'est parfaitement aux normes car la connexion est protégée par la boîte d'encastrement et reste accessible en démontant la prise.

Si vous manquez de place à cause de modules domotiques ou d'un câblage chargé, jetez un œil à nos schémas pour le branchement détecteur de mouvement avec bouton poussoir. Ils vous aideront à optimiser votre câblage et à gagner de précieux millimètres.

Comment sécuriser une connexion existante inaccessible ?

Vous venez d'acheter une maison et, en ouvrant une cloison, vous tombez sur une « pieuvre » de dominos ou de Wagos flottant dans la laine de verre ? C'est une bombe à retardement qu'il faut désamorcer.

1. Si vous pouvez créer un accès, installez une trappe de visite à l'endroit de la connexion. Une fois l'accès créé, enfermez les connexions dans une boîte de dérivation fixée au mur.
2. Si c'est en saillie (garage/grenier), fixez une boîte de dérivation en applique par-dessus les connexions existantes pour les protéger mécaniquement.

Profitez-en pour revoir l'isolation avant de refermer. C'est d'autant plus critique si vous appliquez un enduit sur OSB intérieur, où les risques d'incendie sont accrus par le matériau bois et où une étincelle électrique cachée pourrait avoir des conséquences dramatiques.

Et vous, avez-vous déjà découvert des connexions hasardeuses lors de vos rénovations ?

FAQ

1. Peut-on mettre du scotch d'électricien autour d'un Wago ?

Non, le scotch ne remplace pas une boîte de dérivation. Avec le temps et les changements de température, la colle du ruban adhésif sèche et finit par se décoller. Les contacts se retrouvent à nu. De plus, le scotch n'offre aucune protection contre l'écrasement.

2. Est-ce que le Consuel vérifie les boîtes de dérivation ?

Oui, absolument. Le Consuel traque systématiquement l'accessibilité des connexions et leur indice de protection (IP). Une connexion « volante » ou une boîte de dérivation introuvable car scellée dans un mur est un motif immédiat de contre-visite.

3. Comment protéger un domino sans boîte ?

C'est interdit, tout comme pour le Wago. Le domino est même pire : avec les cycles de chauffe et de refroidissement, les vis ont tendance à se desserrer. Cela crée un mauvais contact et un échauffement. Il doit impérativement être en boîte.

4. Existe-t-il des Wago étanches ?

Le connecteur Wago standard n'est pas étanche. Pour le rendre résistant à l'eau et à l'humidité, vous devez l'insérer dans un accessoire dédié comme la Wago Gelbox, qui assure une protection IPX8 grâce à un gel isolant.
