Branchement détecteur de mouvement avec bouton poussoir : 3 schémas infaillibles
Table des matières
Vous venez d'installer un détecteur de mouvement pour automatiser l'éclairage du couloir ou du garage. Sur le papier, c'est génial. Dans la réalité ? C'est le drame. Vous décidez d'ajouter un bouton poussoir pour garder la main, et voilà que la lumière ne s'allume que si vous gardez le doigt collé sur le bouton. Ou pire, le détecteur ne réagit plus du tout.
C'est un classique qui frustre n'importe quel bricoleur. La raison est purement logique : un détecteur de mouvement et un bouton poussoir ne parlent pas la même langue électrique sans un traducteur (comme une minuterie ou un télérupteur).
"Le branchement d'un détecteur de mouvement avec un bouton poussoir nécessite souvent l'ajout d'une minuterie ou d'un télérupteur, car le bouton envoie une impulsion trop brève. Pour obtenir un allumage continu (marche forcée) sans électronique complexe, la solution la plus simple reste le montage d'un interrupteur va-et-vient en parallèle sur l'alimentation (Phase et Retour lampe) du détecteur.
Pourquoi vouloir coupler un bouton à un détecteur ?
L'automatisme, c'est confortable, mais ce n'est pas magique. Il y a deux situations précises où le détecteur seul avoue ses limites et où la commande manuelle devient votre meilleure amie.
D'abord, pour éviter le « trou noir ». Vous êtes aux toilettes ou dans l'escalier, vous restez immobile pour lire un message sur votre téléphone et clac, tout s'éteint. Vous voilà en train de gesticuler dans le noir pour réactiver le capteur. Un bouton permet de relancer la temporisation proprement.
Ensuite, pour le mode « ménage ». Vous avez besoin de nettoyer la pièce pendant 30 minutes. Si le détecteur coupe la lumière toutes les 120 secondes, vous allez vite perdre patience. Ici, on cherche une vraie marche forcée.
Attention, ne confondez pas les mécanismes. L'interrupteur (ou va-et-vient) est bistable. Vous appuyez, le contact reste fermé, le courant passe en continu. Le bouton poussoir, lui, est monostable. Une simple impulsion : vous appuyez, le contact se fait ; vous relâchez, le ressort coupe tout. La majorité des erreurs de câblage vient de là : vouloir utiliser un poussoir comme un interrupteur classique.
Sécurité et prérequis (Norme NF C 15-100)
On ne le répétera jamais assez : coupez le courant. Pas juste l'interrupteur, mais le disjoncteur au tableau. Vérifiez l'absence de tension (VAT) avant de toucher au moindre fil de cuivre.
Pour un montage respectueux de la norme NF C 15-100 et durable, préparez votre caisse à outils :
-
Un tournevis d'électricien isolé.
-
Une pince à dénuder correcte (pitié, pas de dents).
-
Un multimètre (indispensable pour différencier la Phase du Retour lampe).
-
Des bornes de connexion rapide type Wago.
-
Du fil électrique rigide 1.5mm² (Rouge pour la phase, Bleu pour le neutre, et une couleur comme le Orange ou le Noir pour le retour).
Le circuit d'éclairage doit être protégé par un disjoncteur de 10A ou 16A maximum. Le fil de Terre (Vert/Jaune) doit être connecté à tous les points lumineux et appareils de classe I, même s'il ne transite pas physiquement par le détecteur.
Cas n°1 : Le montage en parallèle (la marche forcée)
C'est la méthode que tout le monde cherche pour bloquer l'allumage. Mais attention à la nuance : pour que cela fonctionne sans ajouter de modules complexes au tableau, vous devez utiliser un interrupteur simple et non un bouton poussoir.
Si vous mettez un bouton poussoir ici, la lumière s'éteindra dès que vous relâcherez votre doigt.

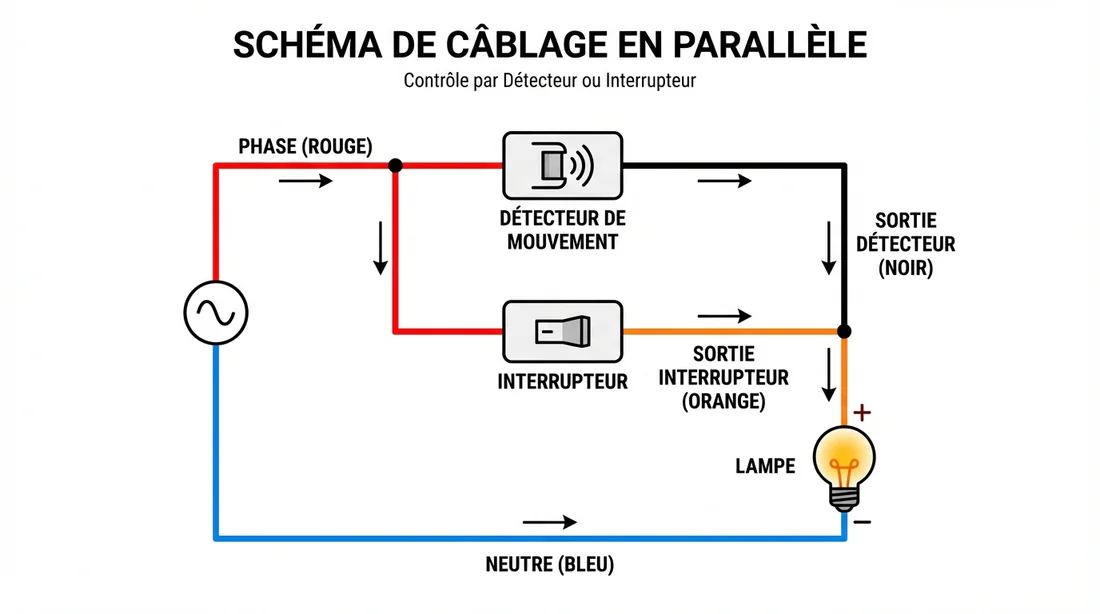

Schéma de branchement en parallèle
Le principe du shunt
L'idée est de contourner le détecteur. L'interrupteur va créer un pont direct entre l'arrivée de courant et la lampe.
Prenez l'alimentation (Phase L - Rouge) qui arrive de votre tableau ou boîte de dérivation. Branchez-la sur la borne L du détecteur ET sur la borne L de l'interrupteur (un Wago 3 entrées sera nécessaire pour dédoubler).
Ensuite, occupez-vous du Neutre (N - Bleu). Il file directement du tableau vers la lampe, mais il doit aussi aller sur la borne N du détecteur pour alimenter son électronique. L'interrupteur, lui, n'en a pas besoin.
Enfin, le Retour Lampe (souvent Noir, Orange ou Marron). C'est la sortie. Reliez la borne de sortie du détecteur (notée L', Out, ou A) avec la sortie de l'interrupteur. Ce fil commun part ensuite alimenter l'ampoule.
Ce que ça donne concrètement : Si l'interrupteur est ouvert (OFF), le détecteur gère sa vie automatiquement. Si vous fermez l'interrupteur (ON), le courant contourne le détecteur et la lumière reste allumée, peu importe s'il y a du mouvement ou non.
Si vous forcez l'allumage via l'interrupteur, il est possible que vous entendiez le détecteur cliquer (s'activer/désactiver) car il reste sous tension. C'est normal, laissez-le vivre, c'est sans danger pour l'appareil.
Cas n°2 : Le montage avec minuterie (style "cage d'escalier")
Si vous équipez un long couloir avec plusieurs boutons poussoirs existants, c'est la solution technique la plus propre, celle qu'un électricien choisirait. Ici, le détecteur ne commande pas directement la lampe. Il envoie juste une impulsion à une minuterie modulaire installée dans votre tableau électrique.
Voyez le détecteur comme un « doigt invisible » qui appuie sur un bouton poussoir à votre place.

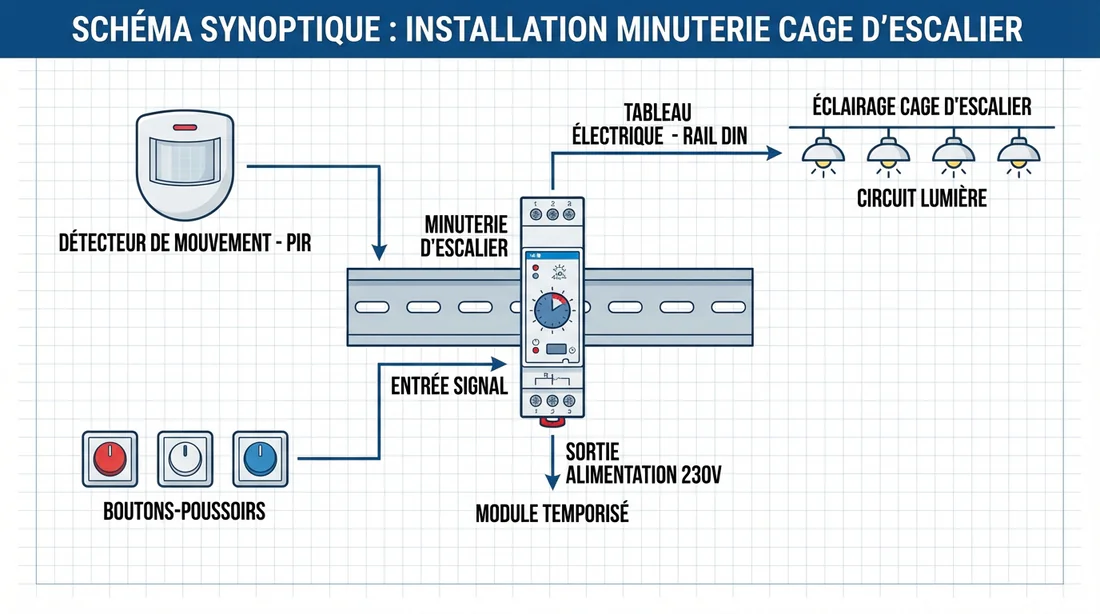

Schéma de câblage avec minuterie
La subtilité du câblage
La complexité dépend de votre matériel. Les détecteurs standards envoient du 230V en sortie. Or, certaines minuteries attendent un contact sec. Les détecteurs avec relais intégré (contact sec) sont donc parfaits pour ce job, car ils agissent comme un simple interrupteur libre de potentiel.
Pour un système classique 3 fils avec minuterie, vous allez brancher les boutons poussoirs et le contact du détecteur en parallèle.
- Tous vos boutons poussoirs envoient le signal sur la borne de commande de la minuterie (souvent A1 ou A2).
- Le détecteur reste alimenté en permanence (Phase et Neutre).
- Sa sortie « impulsion » vient se piquer sur le même fil que le retour des boutons poussoirs vers la minuterie.
Que l'ordre vienne de votre main ou du capteur, la minuterie reçoit l'info et enclenche la lumière pour la durée programmée.
Cas n°3 : L'astuce du bouton poussoir à ouverture (NC)
Voici une technique de sioux, souvent échangée entre pros sur les chantiers, pour ceux qui ne veulent pas refaire tout le tableau électrique. C'est économique et diablement malin.
L'astuce consiste à utiliser un bouton poussoir très spécifique : un modèle à contact NC (Normally Closed / Normalement Fermé). À l'inverse d'un bouton classique, celui-ci laisse passer le courant au repos et coupe le circuit quand on appuie.
Vous installez ce bouton poussoir sur le fil de Phase (L) qui alimente le détecteur.
Le fonctionnement « Reset » : Imaginez que la lumière est éteinte car la temporisation est finie. Vous appuyez brièvement sur votre bouton NC. Cela coupe l'alimentation du détecteur pendant une fraction de seconde (une micro-coupure). En relâchant, le détecteur redémarre (reboot).
Comme la plupart des détecteurs ont un cycle d'initialisation à la mise sous tension (ils s'allument automatiquement pour tester la charge), la lumière s'allume pour la durée réglée (par exemple 2 minutes). C'est parfait pour relancer une minuterie sans bouger.
Les 3 erreurs qui flinguent votre installation
Même les bons bricoleurs tombent dans ces pièges. Évitez-les.
Mélanger Phase et Retour lampe
C'est l'erreur fatale du montage en parallèle (Cas n°1). Si vous branchez la Phase directe sur la sortie du détecteur sans passer par l'interrupteur correctement, c'est le court-circuit assuré. Un conseil : repérez toujours vos fils avec un scotch de couleur avant de tout déconnecter.
Oublier le Neutre au détecteur
Un interrupteur mécanique se moque du Neutre. Pas le détecteur. Il contient une carte électronique qui a besoin de manger. Si vous remplacez un interrupteur par un détecteur et que vous n'avez que 2 fils dans le mur, vous êtes bloqué. Il faudra tirer un Neutre depuis la boîte de dérivation, ou acheter un détecteur spécifique « 2 fils » (souvent capricieux avec les LED).ni
L'incompatibilité LED (le stroboscope)
Les ampoules LED consomment tellement peu que certains détecteurs (surtout ceux sans neutre) paniquent. Résultat : la lampe clignote ou reste légèrement allumée. La solution n'est pas de changer le détecteur, mais d'ajouter un compensateur de charge (un petit composant à quelques euros) en parallèle de l'ampoule.
Tableau de diagnostic rapide
Ça ne marche pas ? Pas de panique. Voici les pistes les plus probables.
| Symptôme | Le coupable probable | La solution |
|---|---|---|
| Lumière allumée H24 | Interrupteur parallèle resté sur ON ou erreur de câblage. | Basculez l'interrupteur. Vérifiez si vous n'avez pas inversé L et L'. |
| Effet stroboscope (clignotement) | Ampoule LED incompatible ou charge trop faible. | Posez un compensateur de charge ou vérifiez le Neutre. |
| S'allume même le jour | Réglage des LUX trop sensible. | Tournez la molette « LUX » vers le symbole « Lune » pour limiter l'activation à la nuit. |
| Rien ne s'allume | Pas de Neutre ou fusible HS. | Sortez le multimètre : avez-vous 230V entre Phase et Neutre au bornier du détecteur ? |
Quelle méthode choisir pour votre chantier ?
On ne va pas tourner autour du pot, le choix dépend de votre usage réel :
- Vous voulez bloquer la lumière pour faire le ménage ou bricoler ? Foncez sur le Cas n°1 (Détecteur + Interrupteur Va-et-vient). C'est robuste et simple.
- Vous gérez un escalier ou un couloir avec plein de portes ? Le Cas n°2 (Détecteur + Minuterie) est le standard pro. C'est propre et évolutif.
- Vous voulez juste rallumer sans agiter les bras comme un naufragé ? Le Cas n°3 (Bouton poussoir NC) est l'astuce la plus économique.
❓Foire Aux Questions (FAQ)
Peut-on mettre plusieurs détecteurs sur une seule lampe ?
Absolument. C'est idéal pour les couloirs en L. Il suffit de les brancher en parallèle : toutes les Phases ensemble, tous les Neutres ensemble, et toutes les sorties (L') ensemble vers la lampe. Le premier qui détecte allume la lumière.
Pourquoi mon détecteur fait clignoter mes LED ?
C'est souvent dû à l'absence de fil de Neutre sur le détecteur (modèle 2 fils). Le courant de fuite nécessaire au détecteur suffit à faire « flasher » la LED sensible. Installez un compensateur de charge aux bornes de la lampe pour régler le problème définitivement.
C'est quoi la différence entre bouton poussoir et va-et-vient ?
C'est mécanique. Le bouton poussoir est un ressort : il revient à sa position initiale (impulsion). Le va-et-vient reste dans la position où on le met (contact maintenu). On ne peut pas interchanger l'un pour l'autre sans adapter le schéma électrique.
Comment régler le temps d'allumage ?
Regardez sur le corps du détecteur, vous trouverez de petits potentiomètres. TIME règle la durée (de quelques secondes à plusieurs minutes). LUX définit à partir de quelle obscurité le détecteur se réveille. Réglez-le de jour, et ajustez la sensibilité le soir venu.
