Peut-on noyer des tuyaux d'évacuation dans le béton ? Ce que dit la loi

La réponse courte est oui, mais pas n'importe comment. Il faut d'abord arrêter de confondre deux notions que je vois trop souvent mélangées sur les chantiers amateurs :

1. La traversée de plancher : C'est un simple trou vertical pour faire passer un tuyau d'un étage à l'autre.
2. L'incorporation (ou engravure) : C'est le fait d'enterrer un tuyau à l'horizontale sur une certaine longueur, directement dans l'épaisseur de la dalle.

Le DTU 60.1 (Plomberie sanitaire) autorise ces pratiques, mais avec des menottes aux poignets. L'objectif est simple : la dalle ne doit pas casser (structure) et le tuyau ne doit pas céder (étanchéité). Si vous coulez du béton directement sur un tube PVC nu, vous violez les règles de base. Vous exposez votre installation à une rupture par cisaillement ou écrasement à court terme.

Les 3 règles du DTU pour éviter la catastrophe

Pour valider votre installation et dormir sur vos deux oreilles, voici les impératifs techniques. Oubliez l'improvisation ici.

Règle 1 : La protection mécanique (Désolidarisation)

C'est le point critique. Le béton travaille en séchant, il se contracte (le retrait). À l'inverse, dès que vous faites couler de l'eau chaude dans votre évacuation, le PVC se dilate.

Si le tuyau est prisonnier du béton durci, ces forces contraires vont le faire éclater. C'est physique.

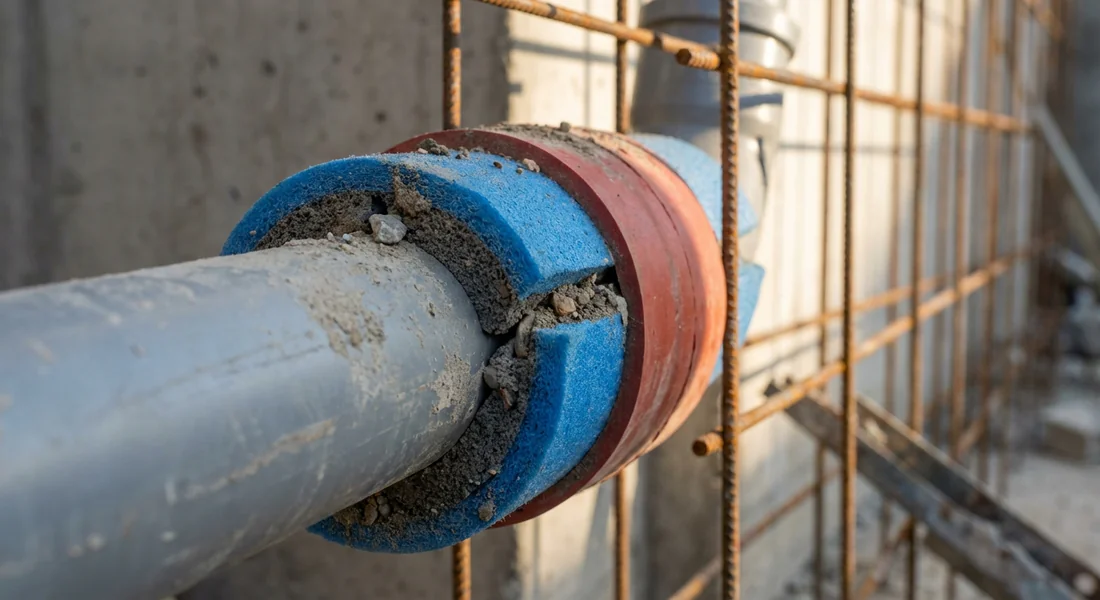

Vous devez utiliser un fourreau (gaine annelée bleue ou rouge, ou gaine spécifique). Ce fourreau crée une barrière physique et un espace vide autour du tuyau. Il lui permet de « vivre » et de bouger sans contrainte. De plus, le béton frais est chimiquement agressif avant sa prise complète. Cette protection évite une attaque directe du plastique.

Règle 2 : Interdiction formelle des assemblages cachés

Soyons clairs : aucun raccord collé, aucun joint à lèvre, aucune dérivation ne doit se trouver noyé dans l'épaisseur de la dalle.

Règle 3 : La pente et la fixation

Le PVC est rempli d'air. Il est donc infiniment plus léger que le béton liquide (densité 2,4). Lors du coulage, si vos tuyaux ne sont pas solidement arrimés, ils vont subir un phénomène de flottaison. Ils vont remonter à la surface comme un bouchon de liège et ruiner votre niveau fini.

Il faut fixer les fourreaux sur le treillis soudé avec des liens métalliques ou des colliers plastiques robustes. C'est aussi le moment de régler votre pente d'écoulement (minimum 1 cm par mètre, visez 2 cm/m si possible) pour éviter que les eaux usées ne stagnent.

Traversée vs Incorporation : Les spécificités de mise en œuvre

La méthode change radicalement selon votre configuration.

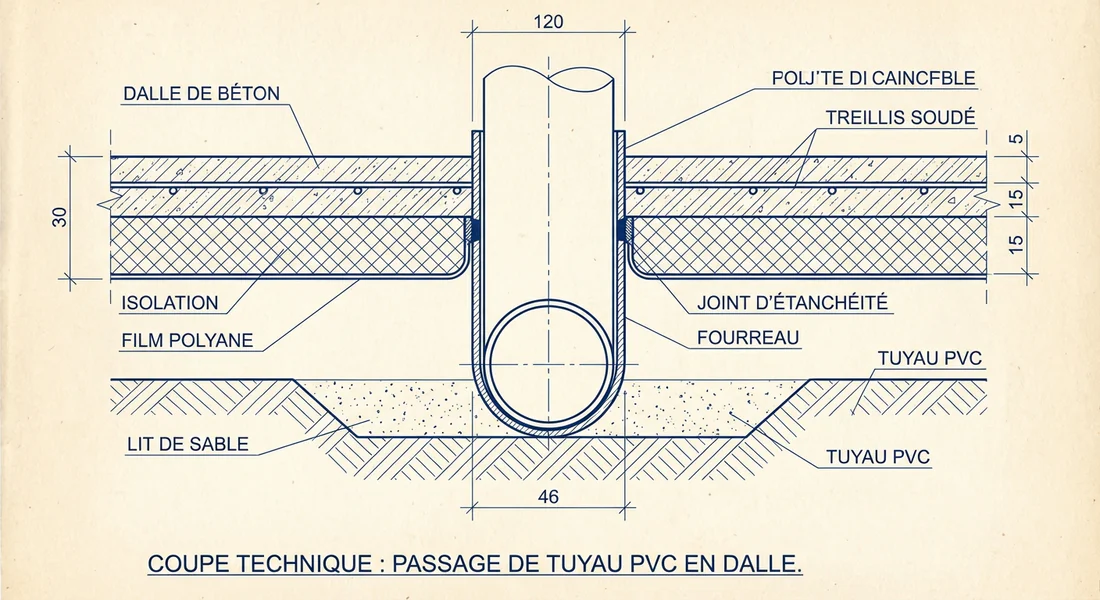

Cas A : La traversée verticale (Le plus courant)

C'est le cas classique de l'évacuation des WC ou de la douche qui traverse la dalle pour rejoindre le vide sanitaire.
Ici, l'objectif est la maintenabilité. Vous devez créer une réservation avant de couler.

• La méthode : Utilisez un morceau de tube PVC d'un diamètre nettement supérieur (ex : du 125mm pour passer du 100mm) ou un bloc de polystyrène. Vous le retirerez ou l'éviderez après séchage.
• Pourquoi ? Cela crée un fourreau naturel. Le jour où vous devez remplacer l'évacuation, vous pourrez retirer l'ancien tuyau et en glisser un nouveau sans toucher à la structure de la maison.

Cas B : L'incorporation horizontale (Le plus risqué)

Vous devez faire courir une évacuation de cuisine sur 3 mètres au sol avant de couler la dalle ? On parle d'incorporation.

Le danger ici, c'est la fissuration du revêtement de sol. Si le tuyau est trop proche de la surface, la fine couche de béton au-dessus va casser sous le poids des meubles ou de vos pas.

• La règle de l'enrobage : Il faut respecter une épaisseur minimale de béton au-dessus du fourreau (souvent 5 cm minimum, à vérifier selon le DTU 13.3 pour les dallages). Si votre dalle fait 12 cm et votre tuyau 10 cm, oubliez tout de suite. Le tuyau doit passer sous la dalle (dans le hérisson) et non dedans.

Guide de pose étape par étape (Méthode sécurisée)

Voici la marche à suivre pour réussir votre incorporation sans sueurs froides :

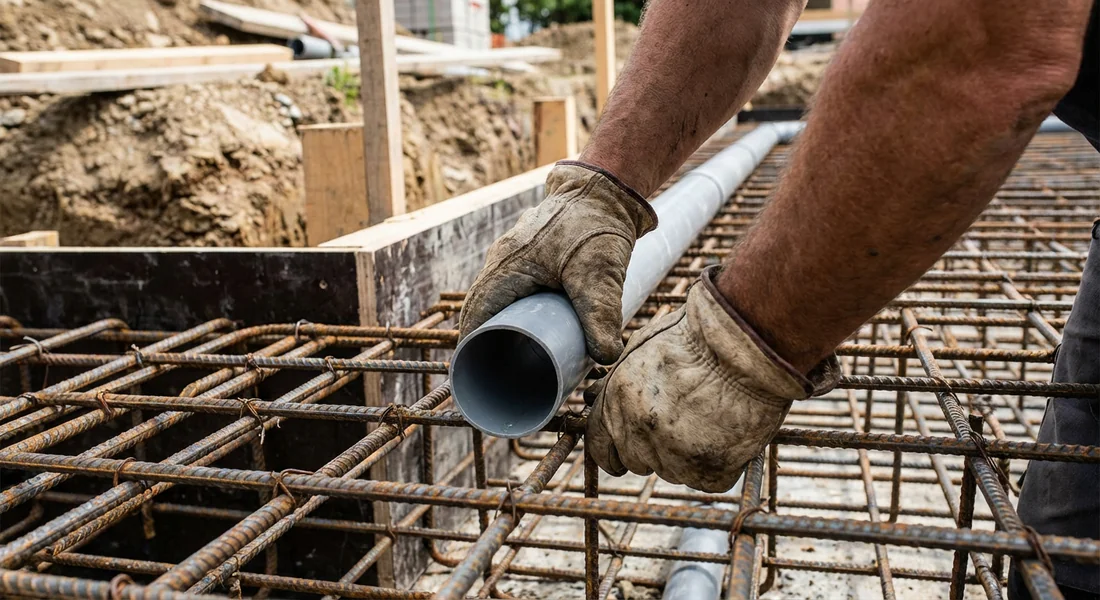

1. Pose du film polyane et du treillis : Préparez votre fond de forme. Le treillis soudé servira de support aux tuyaux.
2. Préparation des fourreaux : Enfilez vos tuyaux PVC dans les gaines annelées. Vérifiez bien que le fourreau dépasse de chaque côté de la future dalle.

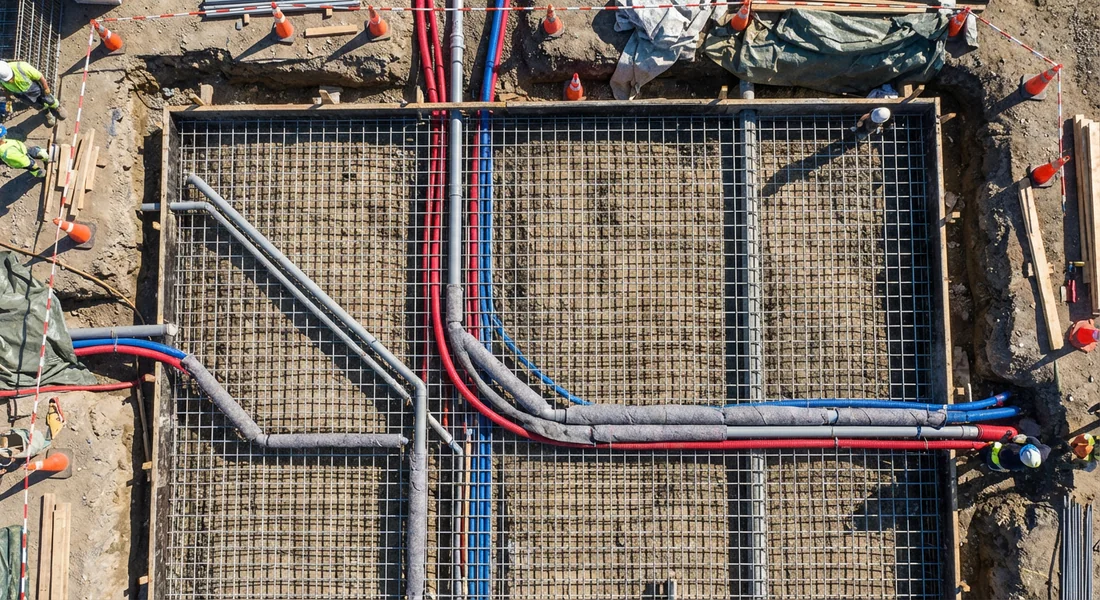

3. Mise en place et fixation : Positionnez l'ensemble sur le treillis.
4. Ligature au ferraillage : Attachez le fourreau au treillis tous les 80 cm environ.


   Attention : Ne serrez pas le fil de fer comme une brute. Vous risqueriez d'écraser le fourreau et de pincer le tuyau à l'intérieur.

5. Obturation des extrémités : C'est l'étape vitale (voir section suivante).
6. Coulage délicat : Lors du coulage, évitez de déverser la brouette ou le flux de la toupie directement sur les tuyaux. Répartissez le béton autour d'eux avec douceur pour ne pas tout déplacer.

4 erreurs fatales observées sur les chantiers amateurs

L'expérience de terrain montre que ce sont souvent des détails idiots qui causent les plus gros dégâts.

Oublier de boucher les tuyaux avant de couler

Cela semble évident, et pourtant c'est l'erreur numéro 1. Si du béton liquide ou de la laitance s'infiltre dans votre tuyau d'évacuation, il va durcir. Vous aurez créé un bouchon de ciment indestructible.

Solution : Scotchez hermétiquement les extrémités ou utilisez des bouchons de visite temporaires avant l'arrivée de la toupie.

Utiliser du PVC classique au lieu du PVC CR8 (ou renforcé)

Tous les tuyaux gris ne se valent pas. Pour une utilisation enterrée sous bâtiment ou soumise à de fortes pressions (garage), le PVC standard « NF E » est trop faible. Il risque de s'ovaliser.

La différence est flagrante :

Négliger l'espace annulaire

Ne choisissez pas un fourreau qui serre le tuyau comme une seconde peau. Il faut un espace annulaire (un jeu) entre le tuyau et la gaine. C'est cet air qui servira d'isolant thermique et permettra la dilatation sans contrainte.

Faire des coudes à 90° inaccessibles

Un coude à 90° noyé dans le béton est un piège. Si un bouchon se forme à cet endroit, aucun furet ne passera l'angle droit brusque.

La bonne pratique : Remplacez systématiquement tout coude à 90° par deux coudes à 45° successifs, si possible séparés par une petite section de tube. Cela adoucit la courbe et facilite grandement le passage des outils de débouchage le jour où vous en aurez besoin.

FAQ

Peut-on mettre un raccord PVC dans une dalle béton ?

Non, c'est strictement interdit par le DTU. Tout assemblage (collage, joint) représente un risque de fuite. Comme il sera inaccessible une fois le béton coulé, le tuyau doit être d'un seul tenant à l'intérieur de la dalle.

Quelle épaisseur de béton prévoir au-dessus d'un tuyau ?

Vous devez conserver une épaisseur suffisante pour garantir la solidité du sol, généralement entre 3 et 5 cm d'enrobage au-dessus du fourreau. Cela dépend de la charge prévue et du type de béton. Si l'enrobage est insuffisant, le carrelage fissurera inévitablement à la verticale du tuyau.

Comment protéger un tuyau PVC dans le béton ?

L'utilisation d'un fourreau (gaine annelée) est obligatoire pour désolidariser le tuyau du béton. À défaut, un enrobage complet dans du feutre bitumé ou un carton spécifique peut être toléré dans certains cas de rénovation, mais la gaine reste la solution la plus sûre et la plus pérenne.

Réussir son passage de tuyaux est avant tout une question de préparation mentale et matérielle. Une fois le béton tiré, il n'y a plus de retour en arrière possible sans engager des frais colossaux. Prenez le temps de fixer vos pentes et de protéger vos tubes, c'est l'assurance d'une maison saine pour les décennies à venir.

Et vous, avez-vous prévu des réservations spécifiques pour un futur îlot central ou une douche à l'italienne, ou préférez-vous tout passer en vide sanitaire ? Racontez-nous vos configurations en commentaire.
